带你进入稳压世界‖系列一：LDO
什么是LDO?
LDO即Low Dropout Regulator，是一种低功耗的低压差线性稳压器，它通过内部负反馈自动调节晶体管或场效应管在线性区域所占用的电压，从输入电压中获取稳定的输出降额电压。
在输入电压或负载电流发生变化的情况下，LDO仍可以保持稳定的输出电压；具有极低的自有噪声和较高的电源抑制比PSRR。

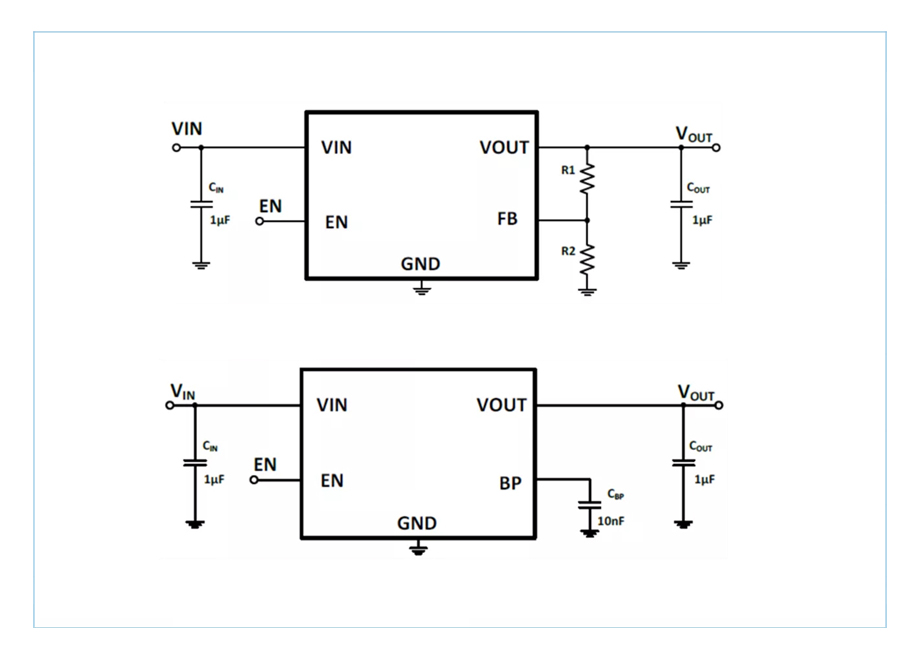

LDO脚位排列
◆ VIN：电源输入端；
◆ VOUT：电源输出端；
◆ GND：输出端；
◆ EN：使能端，以开关LDO；
◆ BP：旁路电容端，外接一个电容以降低噪声，提高LDO的PSRR；
◆ FB：可调输出电压(ADJ)LDO反馈取样端。
LDO主要参数
1. 输出电压 Output Voltage有固定输出电压(Fixed)和可调输出电压(Adjustable)两种。固定输出电压LDO使用比较方便，经过精密调整后的输出电压精度很高，但是其设定的输出电压数值均为常用电压值(如1.2V、 2.5V、3.3V、5V等)，不可能满足所有的应用场合要求，这时可以使用可调输出电压类型的LDO，只需要调整外接电阻阻值即可在一定范围内进行输出电压的调整。
2.最大输出电流 Maximum Output Current
用电设备的功率不同，要求稳压器输出的最大电流也不相同。
3.压降 Dropout Voltage
指为实现正常稳压，输入电压VIN必须高出所需输出电压VOUT(NOM)的最小压差，在保证输出电压稳定的条件下，该电压压差越低，线性稳压器的性能就越好。
4.静态电流 IQ
系统处于待机模式且在轻载或空载条件下所消耗的电流，该电流为驱动大功率调整管所必须的，它不流向负载，而是通过LDO内部流向地，因此该电流值越小越好。
5. 线性调整率 Line Regulation
描述输出电压随输入电压线性变化的一个参数，很显然输出电压的变化越小越好，一般都是几毫伏；LDO的线性调整率越小，输入电压变化对输出电压影响越小，LDO的性能越好。
6.负载调整率 Load Regulation
负载发生变化时，输出电压也会相应的发生变化，一般是负载越大，输出电压会有所下降；负载越小输出电压会有所上升；负载调整率就是反应这种变化的一个量；负载调整率是众多电源设备一个非常重要的参数，它反映了电源抑制负载干扰的能力，负载调整率越低，输出负载对输出电压的影响越小，LDO的品质就越好。
7.电源抑制比 PSRR
LDO的输入源往往有许多干扰信号存在，PSRR反映了LDO对于这些干扰信号的抑制能力，该值越大越好，单位为分贝dB。
LDO应用
1、安防监控
2、智能家居
3、仪器仪表
4、电池供电设备
